Configurações perfeitas

O processo de usinagem automática CNC de nossas instalações, garante os resultados de cortes e perfurações em gabinetes e placas, oferecendo um produto totalmente personalizado

Faça sua cotação

Painéis em Poliéster | STONE

Ampla linha de modelos

13 modelos disponíveis: 7 portas opacas 6 portas transparentes

Chave metálica

Sistema de fechamento com núcleo metálico.

Fixação de parafusos internos

Molduras para ﬁxação do parafuso de fixação da placa.

Alta segurança (IK10)

Isolamento elétrico total (Classe II), sem a necessidade de aterramento. Resistência mecânica (IK10)

Solução de infraestrutura

Solução para a indústria e infraestrutura em ambientes corrosivos.

Dobradiças reversíveis

Dobradiças reversíveis feitas de zamak de alta resistência mecânica. Sistema de parafusos que facilita a desmontagem da porta. Abertura da porta 125º. Troca fácil e rápida.

Ampla customização

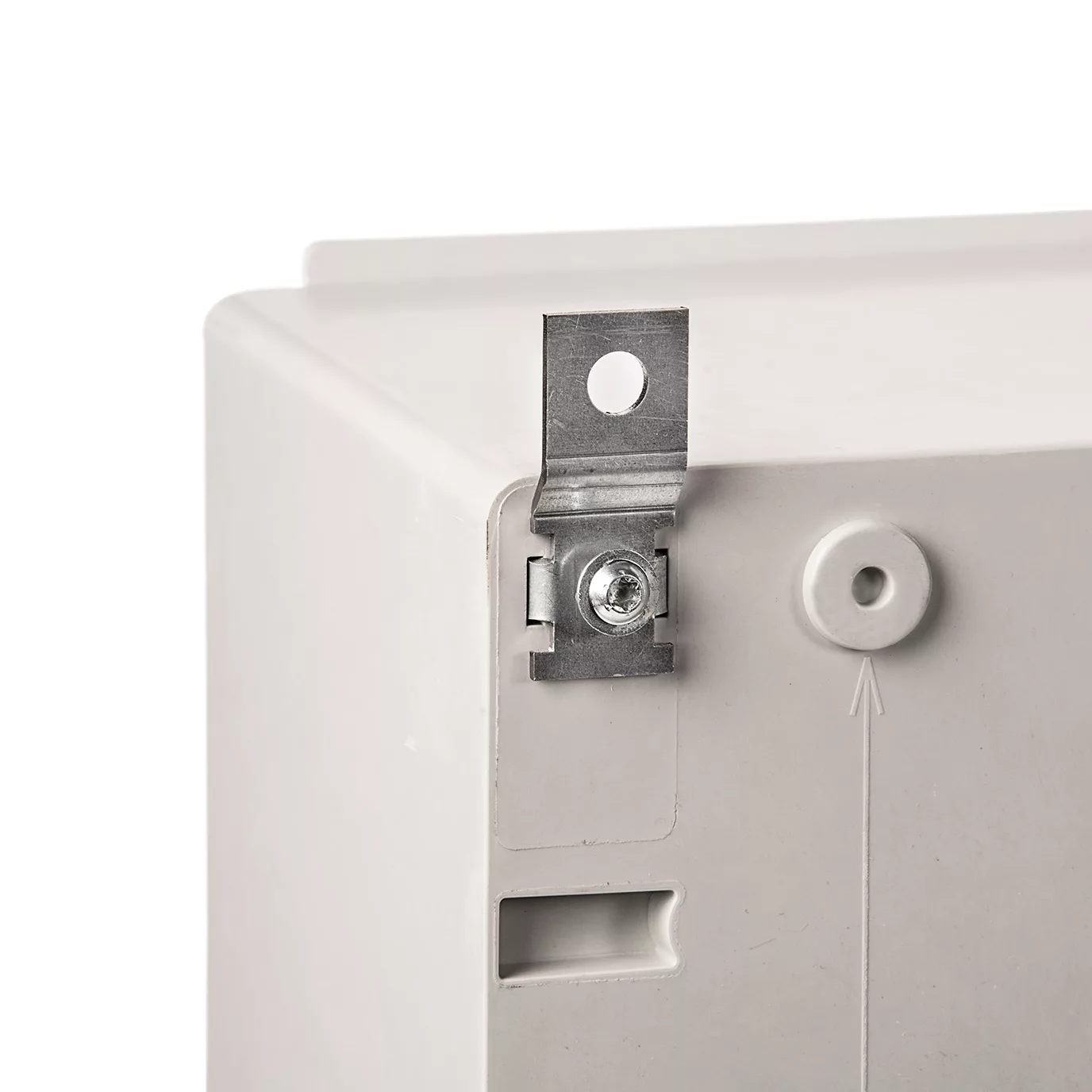

Ampla gama de acessórios e kits de montagem KIT Fixação na parede KIT Fixação em poste KIT Elevador de placa KIT Trilho DIN KIT Porta intermediária KIT Antivandalismo Placa de montagem metálica ou poliéster

Características gerais dos painéis em poliéster STONE

Instalação interna ou externa.

Portas com vedação de poliuretano.

2 opções de portas: Opaca | Transparente

Porta facilmente reversível.

Grau de proteção (IEC / UNE-EN 60529): IP66

Resistência a impactos (IEC 62262): IK10 na versão opaca e IK08 na versão de porta transparente.

Certificados:

IEC/EN 60529 – IEC/EN 62262 -IEC/EN 61439-1 Classe de isolamento II >5.000 Volts.

Certificado de conformidade com a norma IEC 62208

Para os graus de proteção e isolamento IP e IK, resistência ao calor e ao fogo, isolamento de 50.000 V e resistência às intempéries e à corrosão, bem como cargas no interior (150 kg/m2) e na porta (30 kg/m2).

Diretiva de Material Elétrico (Baixa Tensão). 2014/35/UE. Diretiva de Compatibilidade Eletromagnética. 2014/30/UE.

Características do material

Tensão de isolamento: >15kV por mm

Temperatura de operação: -40°C a +80°C

Resistência a deformação: +150°C

Livre de halogênio.

Alta resistência a ambientes agressivos.

Resistente à oxidação e a agentes químicos.

Baixa condutividade térmica.

Resistência UV.

Dimensões externas | Painéis completos com porta

Medidas em mm.

Altura x Largura x Profundidade

Medidas	Opaca	Transparente
300 x 250 x150	41923	49123-T
400 x 300 x 200	41934	49134-T
500 x 400 x 200	41945	49145-T
600 x 400 x 250	41946	49146-T
700 x 500 x 250	41957	49157-T
800 x 600 x 300	41968	41968-T
800 x 600 x 300	41968-3P	41968-T-3P

Características de Fabricação

A fabricação de painéis de poliéster passa por um processo de moldagem por prensagem a quente tanto para as portas como para as bases.

As portas possuem vedações de poliuretano que garantem uma união resistente que mantém a sua forma ao longo do tempo.

O processo automático de usinagem CNC de nossas instalações, com rotação 360º do cabeçote, garante resultados perfeitos de cortes e perfurações em gabinetes e placas.

Os modelos padrão de gabinetes de parede de poliéster incluem fechadura padrão de barra dupla de Ø 3mm com chave em poliamida.
Os modelos -3P de painéis de poliéster incluem fechadura padrão de barra dupla de 5mm e fechadura de 3 pontos.

Ref. 49123

Ref. 49134

Ref. 49145

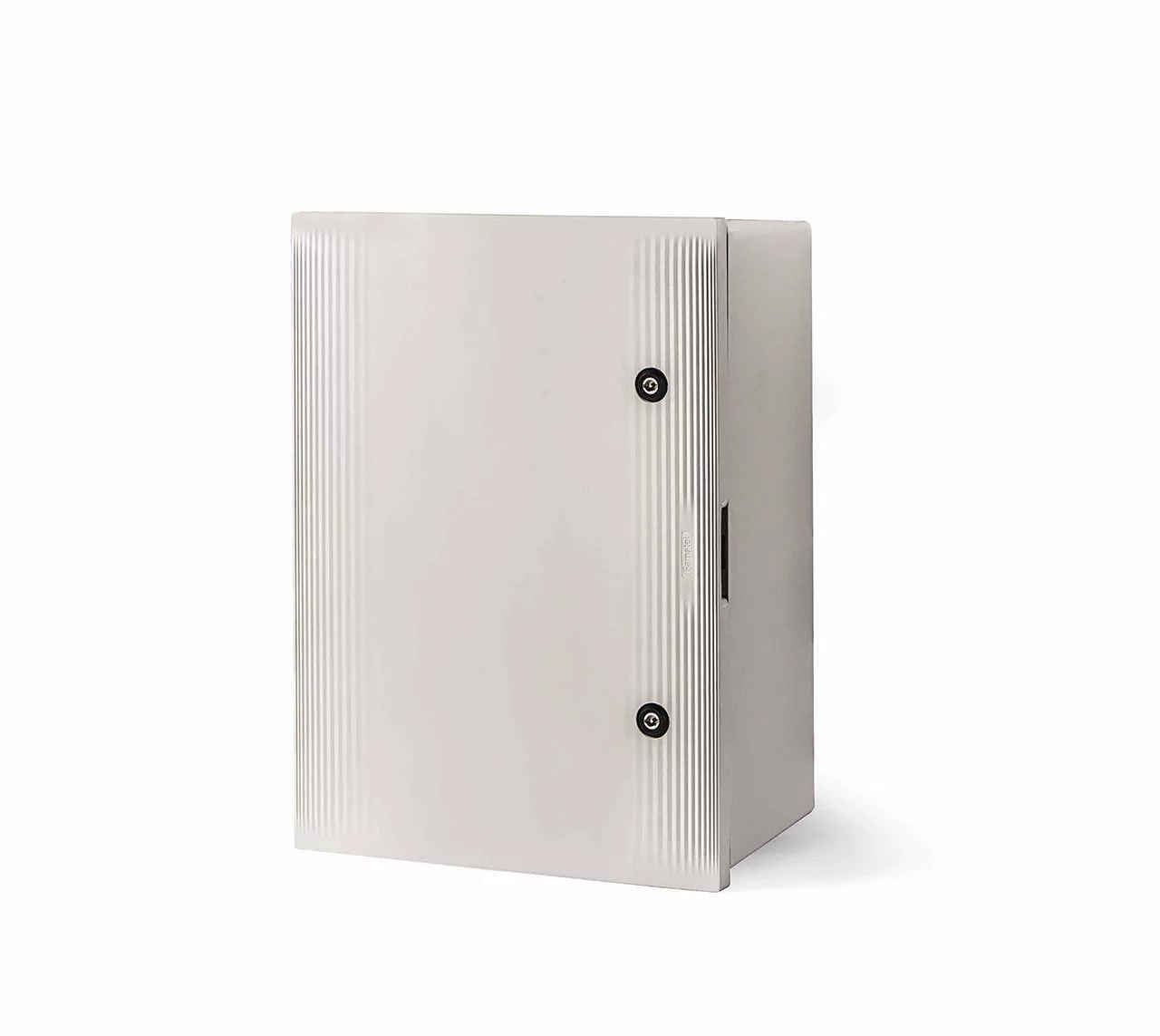

Ref. 49146

Ref. 49134-T

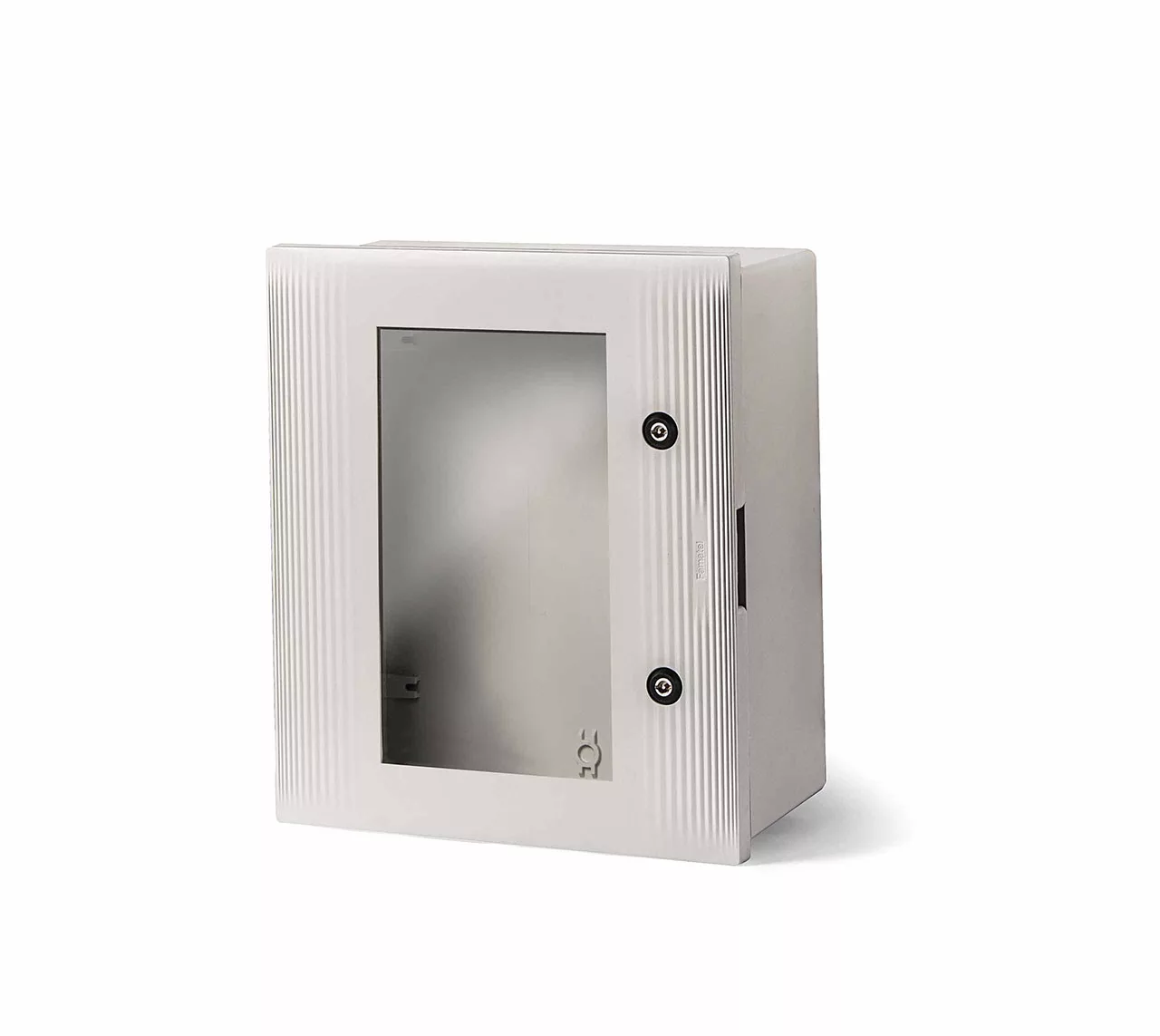

Ref. 49145-T

Ref. 49146-T

Ref. 49157

Ref. 49168

Ref. 49168-3P

Ref. 49157-T

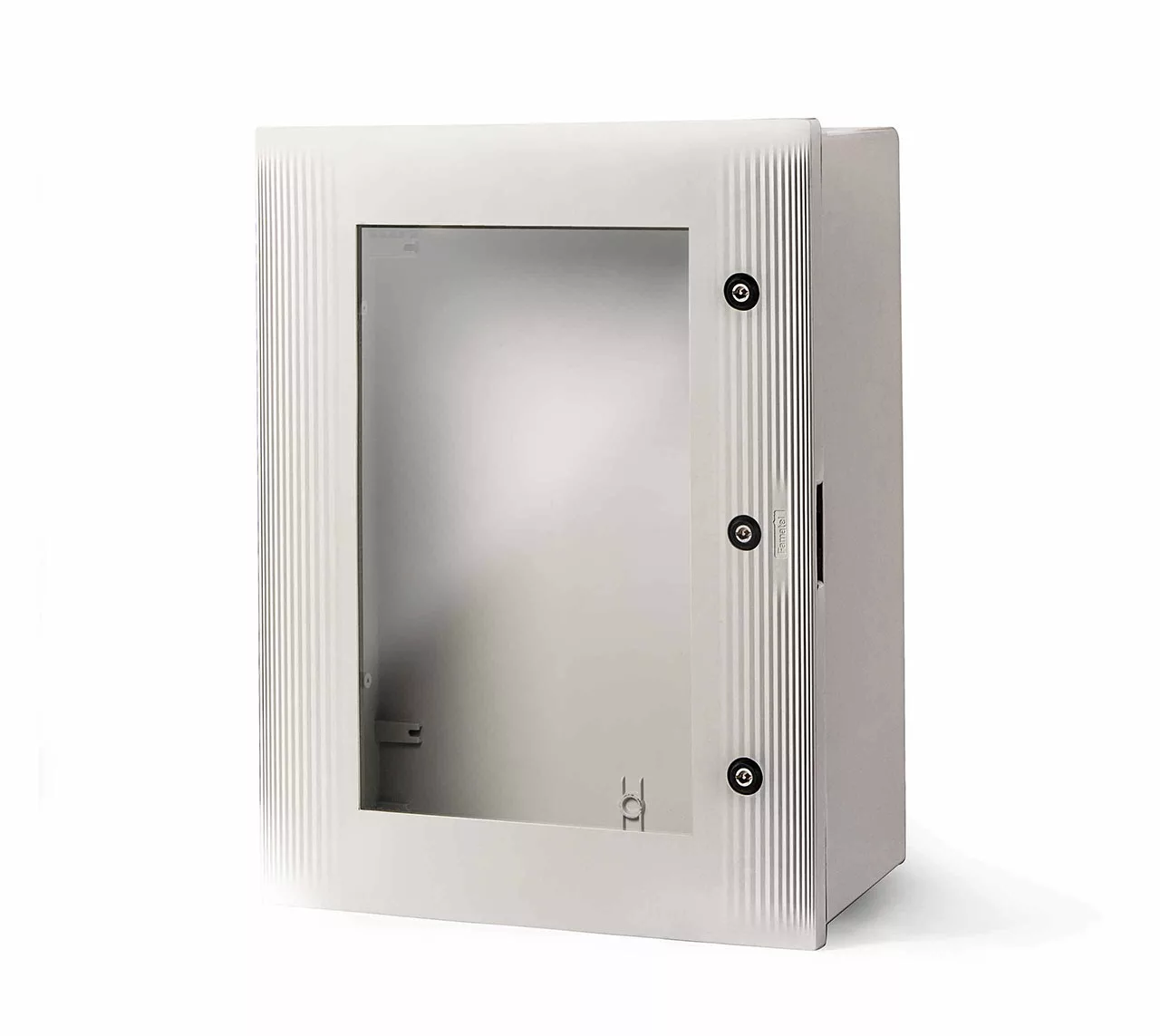

Ref. 49168-T

Ref. 49168-T-3P

Características de Fabricação

Grau de proteção IP66, IEC 60529;

Resistência a impactos mecânicos: IK10 (20 Joules) porta opaca – IK08 (5 Joules) porta transparente.

Sistema de fechamento:

Gabinetes <800 mm 2 fechaduras padrão de barra dupla de Ø3mm com chave de poliamida.
Gabinetes ≥800 mm 3 fechaduras padrão de barra dupla de Ø3mm com chave de poliamida ou 1 maçaneta com fechadura com chave e 3 pontos de travamento.

Ângulo de abertura da porta 125º.

Furação M6 para fixação de acessórios.

Fornecido como padrão 4 parafusos M6/M8 para fixação de acessórios.
