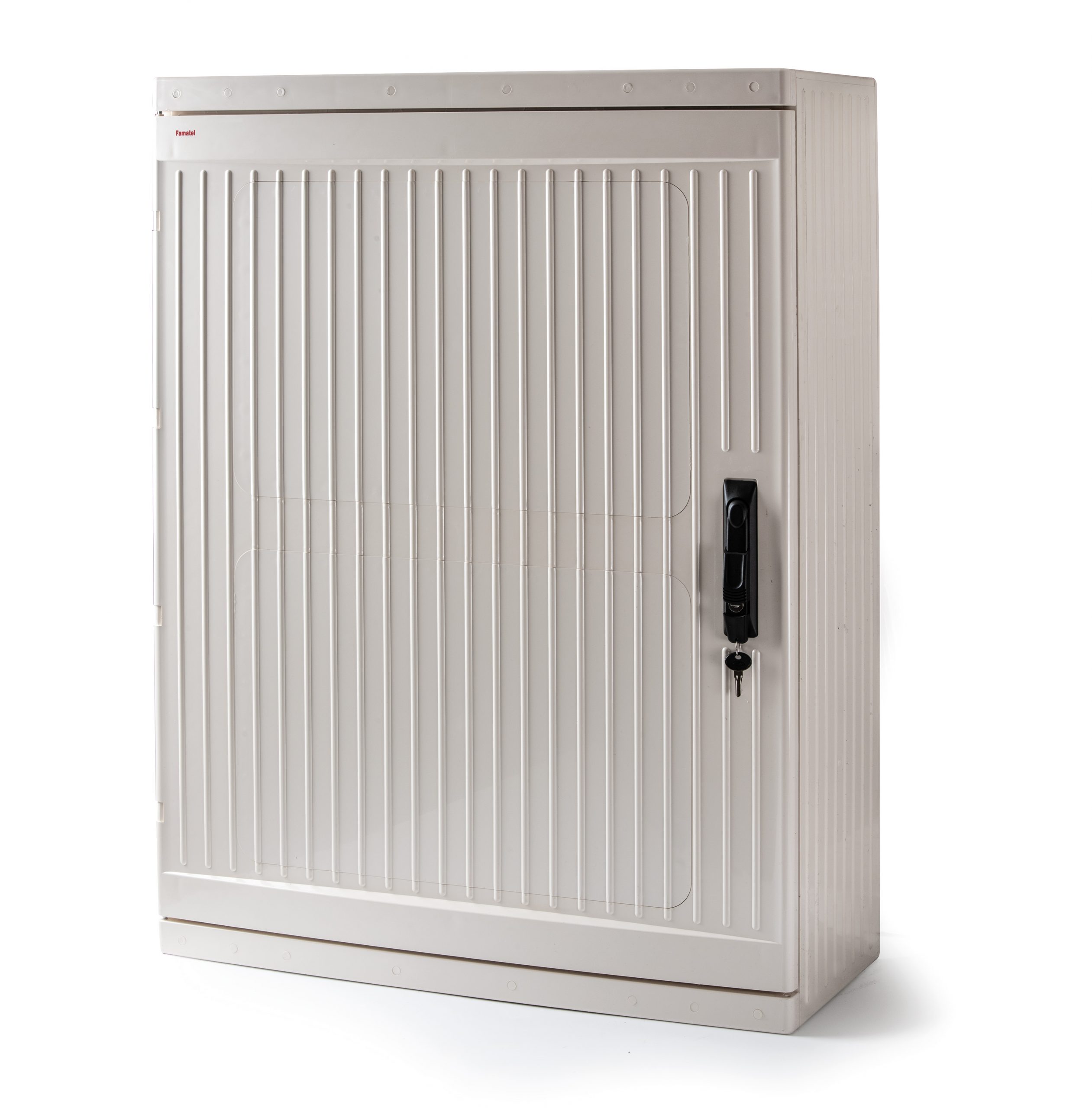

QUADRO DE COMANDO MAGNA
Os quadros de comandos MAGNA foram desenvolvidos para aplicação em ambientes externos, expostos constantemente a radiação ultravioleta, salinidade e corrosão.
Toda linha MAGNA conta com grau de proteção contra penetração de partículas sólidas e líquidas (IP65) e placa metálica galvanizada com ajustes de altura, ideais para montagem customizável conforme a sua necessidade.
Os painéis estanques da Famatel contam com modelos com medidas máximas de 1000mm x 750mm x 300mm.
FAÇA UM ORÇAMENTO
O quadro de comando MAGNA pode ser configurado conforme sua demanda.
ESPECIFICAÇÕES TÉCNICAS
| A | B | C | |
|---|---|---|---|
1 | MAGNA | ||
2 | Material | ABS | |
3 | Grau de proteção | IP65 | |
4 | Grau de impacto | IK08 | |
5 | Teste de fio incandescente | 650°C | |

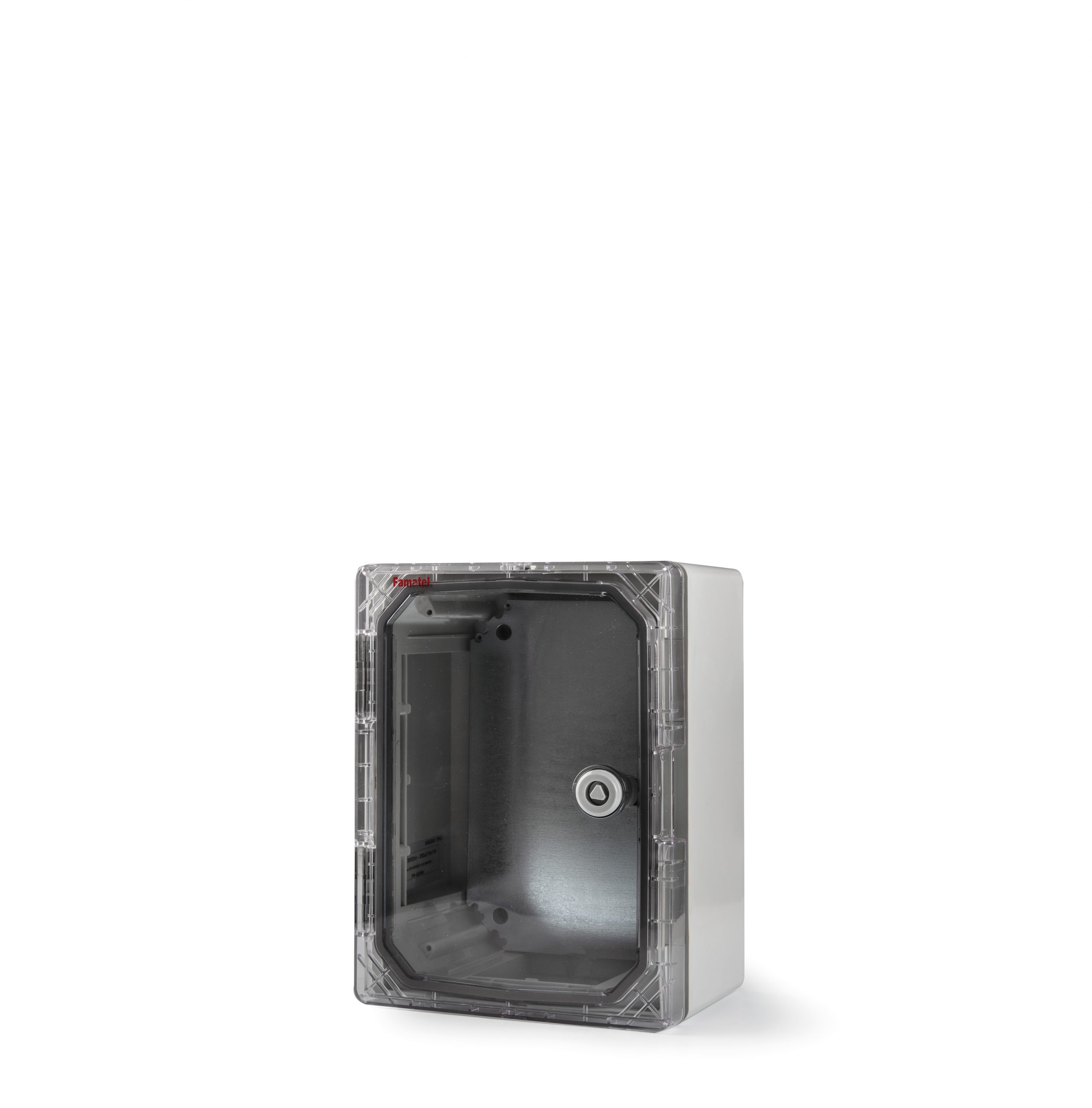

39123
- Base e porta em ABS
- Chave com 1/4 de volta
- Inclui placa galvanizada interna
| A | B | |
|---|---|---|
1 | Dimensões externas | |
2 | Altura | 280 |
3 | Largura | 210 |
4 | Profundidade | 130 |
5 | ||
6 | Dimensões internas | |
7 | Altura | 235 |
8 | Largura | 160 |
9 | Profundidade | 123 |
10 | ||
11 | Normas: EN61439-1 / EN 60439-3 / EN 62208 | |
39134
- Base e porta em ABS
- Chave com 1/4 de volta
- Inclui placa galvanizada interna
| A | B | |
|---|---|---|
1 | Dimensões externas | |
2 | Altura | 400 |
3 | Largura | 300 |
4 | Profundidade | 165 |
5 | ||
6 | Dimensões internas | |
7 | Altura | 352 |
8 | Largura | 250 |
9 | Profundidade | 158 |
10 | ||
11 | Normas: EN61439-1 / EN 60439-3 / EN 62208 | |
39145
- Base e porta em ABS
- Chave com 1/4 de volta
- Inclui placa galvanizada interna
| A | B | |
|---|---|---|
1 | Dimensões externas | |
2 | Altura | 500 |
3 | Largura | 400 |
4 | Profundidade | 175 |
5 | ||
6 | Dimensões internas | |
7 | Altura | 453 |
8 | Largura | 352 |
9 | Profundidade | 158 |
10 | ||
11 | Normas: EN61439-1 / EN 60439-3 / EN 62208 | |
39146
- Base e porta em ABS
- Chave com 1/4 de volta
- Inclui placa galvanizada interna
| A | B | |
|---|---|---|
1 | Dimensões externas | |
2 | Altura | 600 |
3 | Largura | 400 |
4 | Profundidade | 200 |
5 | ||
6 | Dimensões internas | |
7 | Altura | 548 |
8 | Largura | 352 |
9 | Profundidade | 193 |
10 | ||
11 | Normas: EN61439-1 / EN 60439-3 / EN 62208 | |
39157
- Base e porta em ABS
- Chave com 1/4 de volta
- Inclui placa galvanizada interna
| A | B | |
|---|---|---|
1 | Dimensões externas | |
2 | Altura | 700 |
3 | Largura | 500 |
4 | Profundidade | 245 |
5 | ||
6 | Dimensões internas | |
7 | Altura | 637 |
8 | Largura | 450 |
9 | Profundidade | 238 |
10 | ||
11 | Normas: EN61439-1 / EN 60439-3 / EN 62208 | |

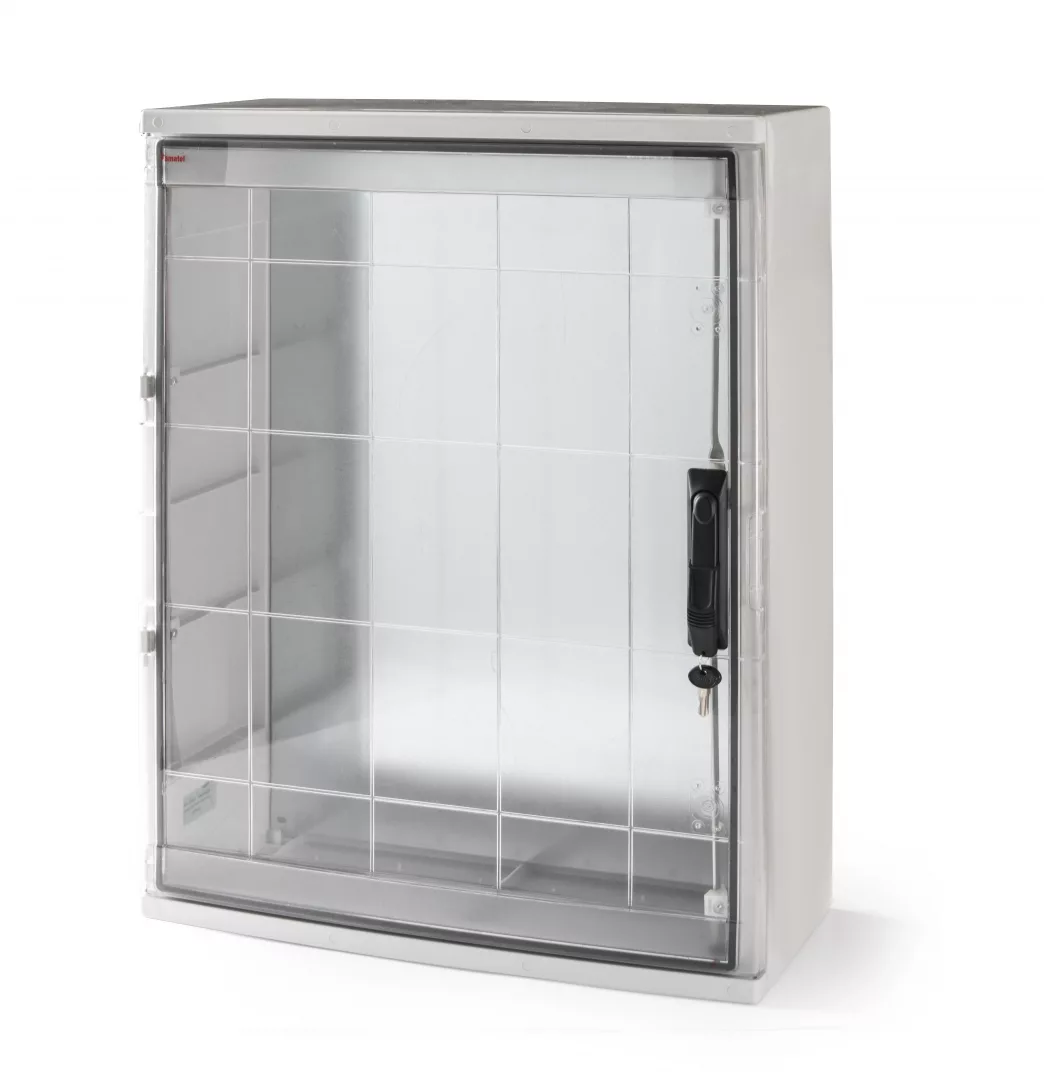

39168
- Base e porta em ABS
- Chave com 1/4 de volta
- Inclui placa galvanizada interna
| A | B | |
|---|---|---|
1 | Dimensões externas | |
2 | Altura | 800 |
3 | Largura | 600 |
4 | Profundidade | 260 |
5 | ||
6 | Dimensões internas | |
7 | Altura | 736 |
8 | Largura | 550 |
9 | Profundidade | 253 |
10 | ||
11 | Normas: EN61439-1 / EN 60439-3 / EN 62208 | |

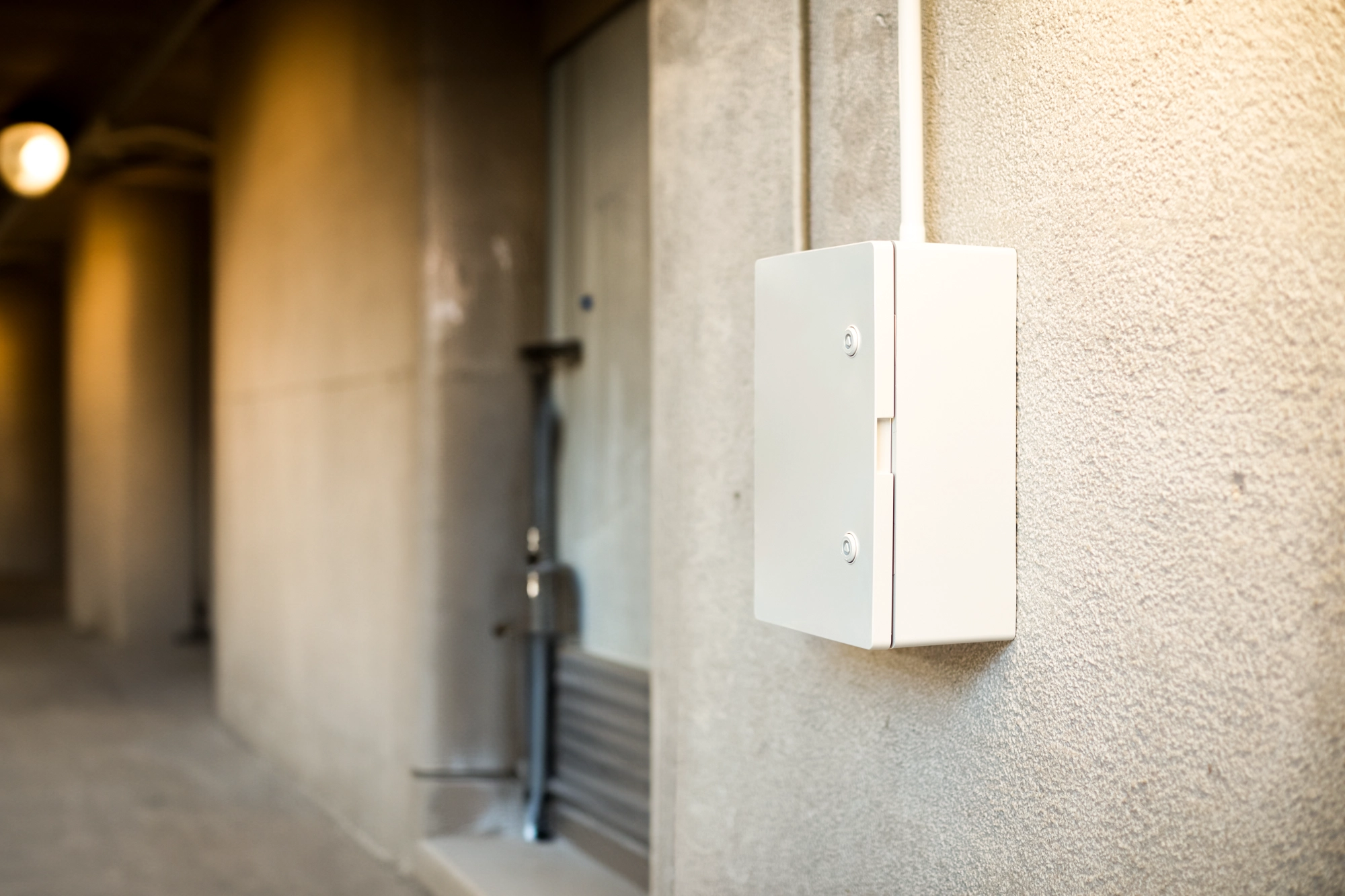

APLICAÇÕES IDEAIS
Os quadros de comando Magna Famatel são perfeitamente indicados para uso em ambientes externos com exposição à ação do tempo, por isso sua aplicação é extremamente recomendável para vinícolas, campos de agricultura e piscinas.
Fabricado em ABS
Os quadros estanques Famatel são desenvolvidos e confeccionados em ABS, oferecendo alta resistência mecânica, térmica contra luz ultravioleta.
IP65
As caixas da linha Magna são desenvolvidas seguindo os padrões de resistência contra penetração de partículas e umidade IP65.
Normas
Desenvolvidos e fabricados na Espanha e distribuídos mundialmente, os produtos Famatel concordam com as principais normas de segurança. IEC/CEI/EN
IK08 - Magna
A linha Magna é confeccionada com resistência a impacto de nível IK08 enquanto a linha fabricada em ASA conta com resistência de IK10.
