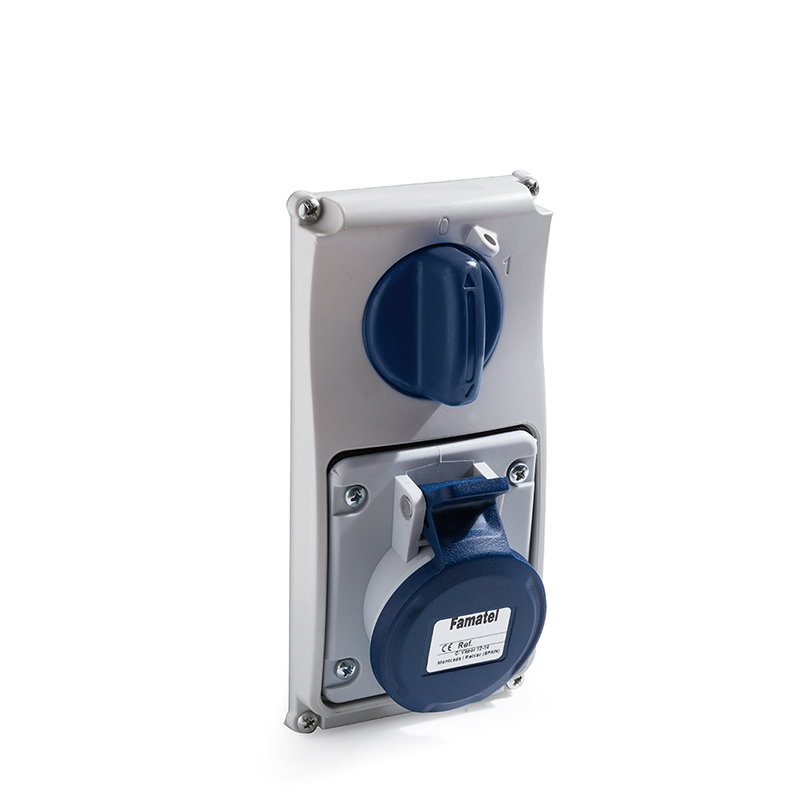

TOMADA INDUSTRIAL DE BLOQUEIO MECÂNICO

A linha de tomada de bloqueio mecânico da FAMATEL conta com modelos de sobrepor e de embutir, são fabricadas em ABS, disponíveis em IP44 e IP67.

São projetadas para o uso tanto em ambiente interno quanto externo, as tomadas oferecem proteção contra penetração de partículas sólidas e líquidas, proteção contra radiação ultravioleta, salinidade e corrosão.

As tomadas de bloqueio mecânico contam com interruptor para garantir a segurança e manuseio da tomada da maneira correta.

DESENVOLVIDO PARA SOLUCIONAR

A linha de tomada industrial Speed PRO, foi desenvolvida acordo com as mais rigorosas normas de segurança do mundo, unindo toda a experiência de 25 anos que a Famatel obteve em mais de 60 países em que está presentes.

TOMADA INDUSTRIAL FAMATEL OTIMIZADA AO MÁXIMO

Para otimizar o processo de montagem e segurança das instalações elétricas, os plugues e tomadas Speed PRO contam com:

Tampa com abertura ergonômica Abertura sem parafuso Corpo com alça Prensa cabos

ESPECIFICAÇÃO TÉCNICA

Grau de proteção	Indicie de resistência	Tensão de utilização	Tensão de isolamento	Frequência	Corrente nominal
IP44/IP67	IK08	100V-500V	500V	C.C -50/500hZ	16A - 32A - 63A - 125A

Material	Material de contato	Temperatura segura	Prova incandescente	Temperatura máxima
PA6 / ABS	Latão / Latão niquelado	-25°C / 40°C	650°C / 850°C	70°C

CÓDIGOS DE REFERÊNCIAS DAS TOMADAS INDUSTRIAIS

Tomada de bloqueio mecânico IP44 de embutir

Tomada de bloqueio mecânico IP67 de embutir

Tomada de bloqueio mecânico IP44 de embutir horizontal

Tomada de bloqueio mecânico IP67 de embutir horizontal

Tomada de bloqueio mecânico IP44 de embutir com trilho DIN

Tomada de bloqueio mecânico IP44 de sobrepor

Tomada de bloqueio mecânico IP67 de sobrepor

Tomada de bloqueio mecânico IP44 de sobrepor horizontal

Tomada de bloqueio mecânico IP67 de sobrepor horizontal

Tomada de bloqueio mecânico IP44 de sobrepor com trilho DIN

Tomada de bloqueio mecânico IP67 de embutir com trilho DIN

Tomada de 63A com bloqueio mecânico IP67 de embutir com trilho DIN

Tomada de bloqueio mecânico IP67 de sobrepor com trilho DIN

Tomada de 63A com bloqueio mecânico IP67 de sobrepor com trilho DIN

Tomada de 63A inclinada com bloqueio mecânico IP67 e com trilho DIN

Tomada de 125A inclinada com bloqueio mecânico IP67

	A	B	C	D	E	F	G	H	I	J	K	L
1						Tomada de bloqueio mecânico de embutir	Tomada de bloqueio mecânico de sobrepor	Tomada horizontal de bloqueio mecânico de embutir	Tomada horizontal de bloqueio mecânico de sobrepor	Tomada de bloqueio mecânico de embutir com trilho	Tomada de bloqueio mecânico de embutir com trilho DIN	Tomada de angulo com bloqueio mecânico de sobrepor com trilho DIN
2	AMP	Voltagem	Polos	Horas	IP
3	16	110-130	2P+T	4H	IP44	25031	26006	25054	25114	25071	26301
4			2P+T	4H	IP67	25045	26020	25138	25128	25715	26315	26501
5			3P+T	4H	IP44	25032	26007	25055	25115	25702	26302
6			3P+T	4H	IP67	25046	26021	25139	25129	25716	26316	26502
7		220-240	2P+T	6H	IP44	25033	26006	25056	25116	25703	26303
8			2P+T	6H	IP67	25200	26000	25008	25108	25717	26317	26503
9			3P+T	9H	IP44	25034	26009	25057	25117	25704	26304
10			3P+T	9H	IP67	25047	26022	25068	25130	25718	26318	26504
11			3P+T+N	9H	IP44	25035	26010	25058	25118	25705	26305
12			3P+T+N	9H	IP67	25048	26023	25069	25131	25719	26319	26505
13		380-440	3P+T	6H	IP44	25036	26011	25059	25119	25706	26306
14			3P+T	6H	IP67	25001	26001	25009	25109	25720	26320	26506
15			3P+T+N	6H	IP44	25037	26012	25060	25120	25707	26307
16			3P+T+N	6H	IP67	25002	26002	25010	25110	25721	26221	26507
17		500	3P+T	7H	IP67							26508
18		500	3P+T+N	7H	IP67							26509
19	32	110-130	2P+T	4H	IP44	25038	26013	25137	25140	25708	26308
20			2P+T	4H	IP67	25049	26024	25070	25132	25722	26332	26510
21			3P+T	4H	IP44	25039	26014	25061	25121	25709	26309
22			3P+T	4H	IP67	25050	26025	25071	25133	25723	26323	26511
23		220-240	2P+T	6H	IP44	25040	26015	25063	25123	25710	26310
24			2P+T	6H	IP67	25003	26003	25011	25111	25724	26324	26512
25			3P+T	9H	IP44	25041	26106	25064	25124	25711	26311
26			3P+T	9H	IP67	25051	26026	25072	25134	25725	26325	26513
27			3P+T+N	9H	IP44	25042	26017	25085	25125	25712	26312
28			3P+T+N	9H	IP67	25052	26027	25073	25141	25726	26326
29		380-440	2P+T	9H	IP44
30			3P+T	6H	IP44	25043	26018	25066	25126	25713	26313
31			3P+T	3H	IP67	25053	26028	25074	25136	25727	26327	26514
32			3P+T	6H	IP67	25054	26004	25012	25112	25728	26328	26515
33			3P+T+N	6H	IP44	25044	26019	25067	25127	25714	26314
34			3P+T+N	6H	IP67	25005	26005	25013	25113	25729	26329	26616
35	63	110-130	2P+T	4H	IP67							25310
36		110-130	3P+T	4H	IP67							25311
37		220-240	2P+T	6H	IP67							25313
38			3P+T	9H	IP67							25314
39			3P+T+N	9H	IP67							25315
40		380-440	3P+T	6H	IP67							26006
41		380-440	3P+T+N	6H	IP67							25007
42		500	3P+T	7H	IP67							25317
43		500	3P+T+N	7H	IP67							25318
44	125	110-130	2P+T	4H	IP67							25152
45		110-130	3P+T	4H	IP67							25153
46		220-240	3P+T	9H	IP67							25156
47		220-240	3P+T+N	9H	IP67							25157
48		380-440	3P+T	6H	IP67							25159
49		380-440	3P+T+N	6H	IP67							25160
50		500	3P+T	7H	IP67							25162
51		500	3P+T+N	7H	IP67							25163

Fabricado em ABS

As tomadas e plugues Speed Pro da Famatel, são desenvolvidos e confeccionados em ABS, oferecendo alta resistência mecânica, termíca e filtro UV.

IP44 / IP67

Os modelos Speed PRO contam com variações IP44 e IP67 em diversas configurações de voltagem.

Normas

Desenvolvidos e fabricados na Espanha e distribuídos mundialmente, os produtos Famatel estão de acordo com as principais normas de segurança. IEC/CEI/EN

IK08

Preparados para resistir a até 5 joules de impacto, a linha Speed PRO está preparada para atuar em diversos ambientes.
