Painel de disjuntores IP65

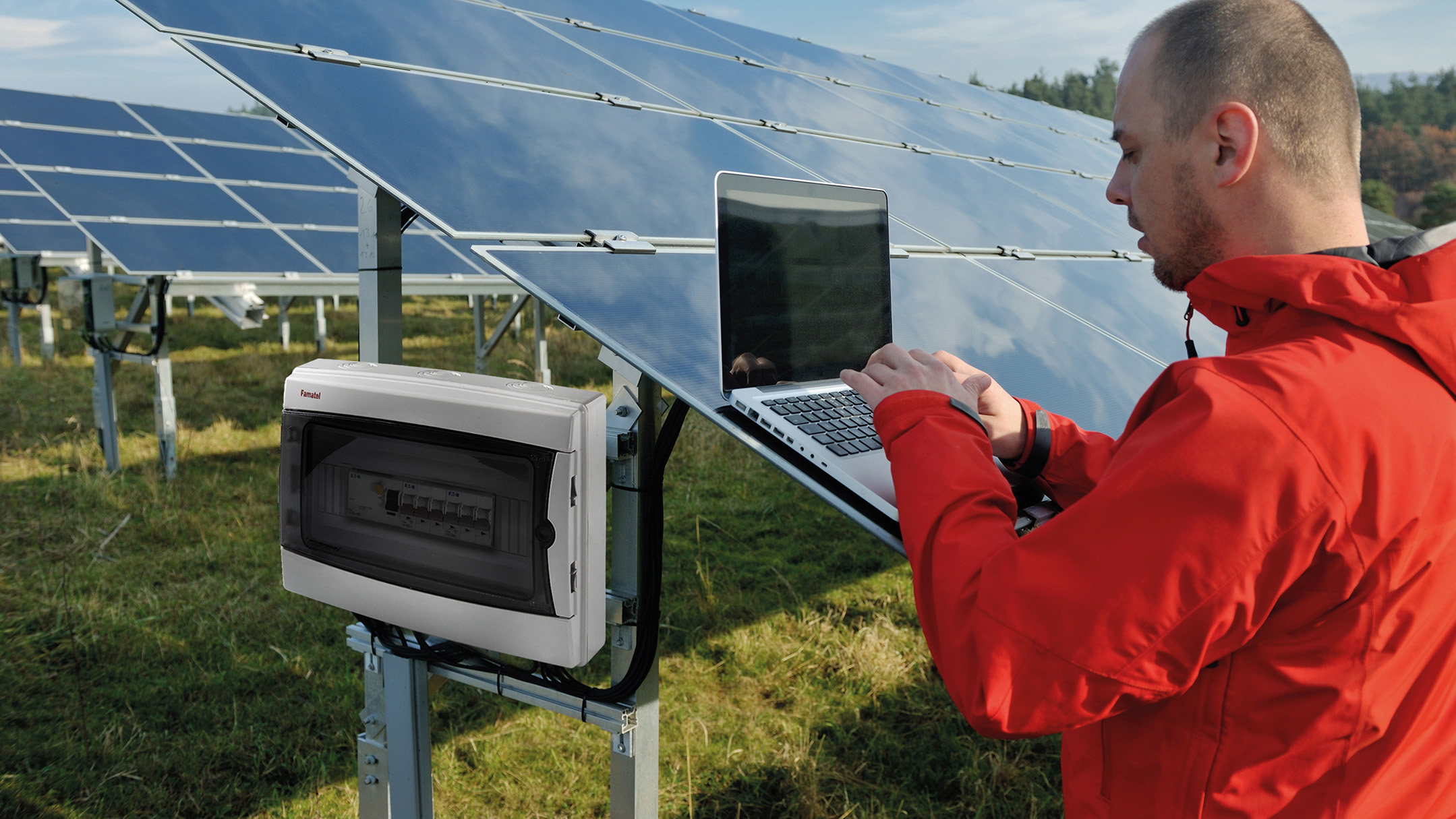

As linhas de painéis de disjuntores IP65 ACQUA e ACQUA +, importadas diretamente da Espanha são ideais para proteção de quadros de disjuntores em ambientes externos, como instalações fotovoltaicas, jardim ou áreas de piscina.



Conheça os painéis de disjuntores IP65
ACQUA e ACQUA +

Cotações para CNPJ a partir de uma unidade.

Entradas pré-furadas

As partes superiores, inferiores e laterais contam com entradas pré-furadas, para passagem de cabos.

ABS e PC

Material com tratamento para resistir a radiação UV, resistente a impactos e intempéries, ideal para aplicação na indústria e construção civil.​ Garantindo grau de impacto IK08.

Abertura ergonômica

A linha ACQUA conta com sistema de abertura ergonômico para ser realizada uma abertura fácil e segura.

As vantagens do painel de disjuntores IP65 ACQUA

Painel de disjuntores IP65 ACQUA

Amplo espaço interno

Instale cabos, disjuntores e terminais de conexão com amplo espaço interno, facilitando sua organização e acomodamento.

Suporte para terminais

Em seu interior, é possível encontrar suportes para terminais de neutro e terra. Confira disponibilidade em estoque dos terminais, SPTA-12 e SPTC4.

Fechadura metálica opcional

Configuração ajustável. A linha ACQUA conta com vasta gama de acessórios, para atender a sua necessidade.

Painel de disjuntores IP65

ACQUA

Ideal para aplicação em ambientes externos.

3902-T

3902

Medidas: 171mm x 100mm x 100mm DIN: 4

3904

3904

Medidas: 215mm x 145mm x 100mm
Entradas superiores: 1 x Ø20, Ø25, Ø32, Ø40
Entradas inferiores: 1 x Ø20, Ø25, Ø32, Ø40 DIN: 4

3904-T

3904-T

Medidas: 215mm x 145mm x 100mm
Entradas superiores: 1 x Ø20, Ø25, Ø32, Ø40
Entradas inferiores: 1 x Ø20, Ø25, Ø32, Ø40 DIN: 4

3908

3908

Medidas: 215mm x 235mm x 110mm
Entradas superiores: 3 x Ø20, Ø25, Ø32, Ø40
Entradas inferiores: 3 x Ø20, Ø25, Ø32, Ø40 DIN: 8

Painel de disjuntores IP65 8 DIN

3908-T

Medidas: 215mm x 235mm x 110mm
Entradas superiores: 3 x Ø20, Ø25, Ø32, Ø40
Entradas inferiores: 3 x Ø20, Ø25, Ø32, Ø40 DIN: 8

3912

3912

Medidas: 215mm x 310mm x 110mm​
Entradas superiores: 3 x Ø20, Ø25, Ø32, Ø40
Entradas inferiores: 3 x Ø20, Ø25, Ø32, Ø40 DIN: 12

Painel de disjuntores IP65 12 DIN

3912-T

Medidas: 215mm x 310mm x 110mm​
Entradas superiores: 3 x Ø20, Ø25, Ø32, Ø40
Entradas inferiores: 3 x Ø20, Ø25, Ø32, Ø40 DIN: 12

Painel de disjuntores IP65 26 DIN

3926

Medidas: 410mm x 310mm x 150mm​​
Entradas superiores: 1 x Ø50, Ø40, Ø32, Ø25 2 x Ø40, Ø32, Ø25 2 x Ø20, Ø16
Entradas inferiores: 1 x Ø50, Ø40, Ø32, Ø25 2 x Ø40, Ø32, Ø25 2 x Ø20, Ø16
DIN: 26

Painel de disjuntores IP65 26 DIN

3926-T

Medidas: 410mm x 310mm x 150mm​​
Entradas superiores: 1 x Ø50, Ø40, Ø32, Ø25 2 x Ø40, Ø32, Ø25 2 x Ø20, Ø16
Entradas inferiores: 1 x Ø50, Ø40, Ø32, Ø25 2 x Ø40, Ø32, Ø25 2 x Ø20, Ø16
DIN: 26

3942

3942

Medidas: 565mm x 310mm x 150mm ​​
Entradas superiores: 1 x Ø50, Ø40, Ø32, Ø25 2 x Ø40, Ø32, Ø25 2 x Ø20, Ø16
Entradas inferiores: 1 x Ø50, Ø40, Ø32, Ø25 2 x Ø40, Ø32, Ø25 2 x Ø20, Ø16
Entradas laterais: 1 x Ø40, Ø32, Ø25 4 x Ø20, Ø16
DIN: 42

Painel de disjuntores IP65 42 DIN

3942

Medidas: 565mm x 310mm x 150mm ​​
Entradas superiores: 1 x Ø50, Ø40, Ø32, Ø25 2 x Ø40, Ø32, Ø25 2 x Ø20, Ø16
Entradas inferiores: 1 x Ø50, Ø40, Ø32, Ø25 2 x Ø40, Ø32, Ø25 2 x Ø20, Ø16
Entradas laterais: 1 x Ø40, Ø32, Ø25 4 x Ø20, Ø16
DIN: 42

Entradas pré-furadas

As partes superiores, inferiores e laterais contam com entradas pré-furadas, para passagem de cabos.

Acabamento removível

Preserve o acabamento do painel ACQUA +, removendo a parte frontal do quadro de disjuntores.

ABS e PC

Material com tratamento para resistir a radiação UV, resistente a impactos e intempéries, ideal para aplicação na indústria e construção civil.​ Garantindo grau de impacto IK08.

Abertura ergonômica

A linha ACQUA + conta com sistema de abertura ergonômico para ser realizada uma abertura fácil e segura.

As vantagens do painel de disjuntores IP65 ACQUA+

Painel de disjuntores IP65 ACQUA+

Amplo espaço interno

Instale cabos, disjuntores e terminais de conexão com amplo espaço interno, facilitando sua organização e acomodamento.

Suporte para terminais

Em seu interior, é possível encontrar suportes para terminais de neutro e terra. Confira disponibilidade em estoque dos terminais, SPTA-12 e SPTC4.

Fechadura metálica opcional

Configuração ajustável. A linha ACQUA + conta com vasta gama de acessórios, para atender a sua necessidade.

Painel de disjuntores IP65

ACQUA +

Ideal para aplicação em ambientes externos.

  • Incluí 1 SPT18/36 (1 suporte de trilho + 2 terminais x (11×10 mm2 + 11×16 mm2)
Painel de disjuntores IP65 18 DIN

39018

Medidas: 290mm x 430mm x 160mm,
Entradas superiores:2xØ20; 8xØ25; 1xØ35
Entradas inferiores: 2xØ20; 8xØ25; 1xØ35
DIN: 18

Painel de disjuntores IP65 26 DIN

39036

Medidas: 463mm x 430mm x 160mm,
Entradas superiores:2xØ20; 8xØ25; 1xØ35
Entradas inferiores: 2xØ20; 8xØ25; 1xØ35
DIN: 36

39054

Medidas: 640mm x 430mm x 160mm,
Entradas superiores:2xØ20; 8xØ25; 1xØ35
Entradas inferiores: 2xØ20; 8xØ25; 1xØ35
DIN: 54

39072

Medidas: 878mm x 430mm x 160mm​ ​​
Entradas superiores: 2xØ20; 8xØ25; 1xØ35
Entradas inferiores: 2xØ20; 8xØ25; 1xØ35
DIN: 72

Acessórios compatíveis com os painéis de disjuntores ACQUA e ACQUA +

SPTC-4 Acessórios Famatel
SPTC-4 – Régua de Neutro e Terra 2 x (2×16 mm²) + 2 x (4x10mm²)
SPTC-12 Acessórios Famatel
SPTC-12 – Régua de Neutro e Terra 2×16 mm² + 12x10mm²
SPT18/36 – Suporte Trilho
RG-12 Acessórios Famatel
RG-12 – Régua de Neutro e Terra 2×16 mm² + 12×10 mm²
3900 Acessórios Famatel
3900 – Fechadura metálica
